Конструкция и структура

Материал корпуса клапана: Корпус клапана изготовлен из высококачественной легированной стали, обеспечивающей высокую прочность и отличную износостойкость.Это позволяет ему выдерживать высокое давление и частые столкновения в гидравлической системы бетонного насоса грузовика.

Электромагнитный приводящий: Он оснащен мощным электромагнитным приводом, который может точно и быстро контролировать движение катушки клапана.обладает сильными антиинтерферентными возможностями и стабильной производительностью. Часть кода "N9K4" представляет собой специфические характеристики катушки соленоида, такие как класс изоляции и уровень защиты.

Механизм уплотнения: клапан оснащен высококачественной уплотнительной системой, изготовленной из специальных материалов, которые очень устойчивы к маслу, износу и старению.предотвращение утечки гидравлического масла и гарантирование нормальной работы гидравлической системы.

Рабочий принцип

Электромагнитное управление: Когда электромагнитная катушка заряжается, она генерирует магнитное поле, которое притягивает арматуру, тем самым заставляя катушку клапана двигаться.В зависимости от состояния энергизации электромагнитной катушки, катушка клапана может быть переключена на разные положения, что позволяет переключать направление потока гидравлического масла внутри клапана.

Характеристики потока в типе Y: В конфигурации типа Y, когда катушка клапана находится в нейтральном положении, порты A и B соединены с портом резервуара T, в то время как порт давления P блокируется.Это позволяет для определенного пути потока, который может быть использован для таких функций, как гидравлический цилиндр плавающий или системы разгрузки. Когда электромагнитным приводом смещается катушка клапана, направление потока гидравлического масла между портами P, A, B и T меняется,тем самым контролируя направление движения и скорость гидравлических компонентов в гидравлической системе бетонного насоса.

Характеристики производительности

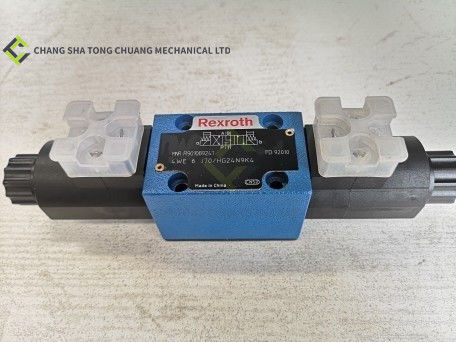

Быстрая реакция: Благодаря своей передовой конструкции соленоидный насосный клапан 4WE6J70/HG24N9K4 (тип Y), 4WE6J7X/HG24N9K4 - B15 имеет быструю скорость отклика.Он может быстро переключить направление потока гидравлического масла, что позволяет гидравлической системе бетонного насоса оперативно реагировать на команды оператора, повышая эффективность и точность работы оборудования.

Устойчивость к высокому давлению: Он предназначен для выдержки высокого гидравлического давления, отвечая требованиям гидравлической системы высокого давления в бетонном насосе.Он может работать стабильно без утечки или повреждения в условиях высокого давления, обеспечивая надежность и безопасность всей гидравлической системы.

Соответствующая пропускная способность: При номинальном размере 6, клапан имеет соответствующую площадь прохода потока, чтобы обеспечить достаточную пропускную способность.Это гарантирует, что гидравлические компоненты в системе могут получать адекватную подачу гидравлического масла, что позволяет им беспрепятственно работать.

Низкое энергопотребление: Электромагнитный приводящий механизм спроектирован с учетом экономии энергии, потребляя относительно мало энергии.Это не только помогает снизить потребление энергии электрической системы бетонного насоса грузовика, но и продлевает срок службы батареи и других оборудований питания.
